Lýsing

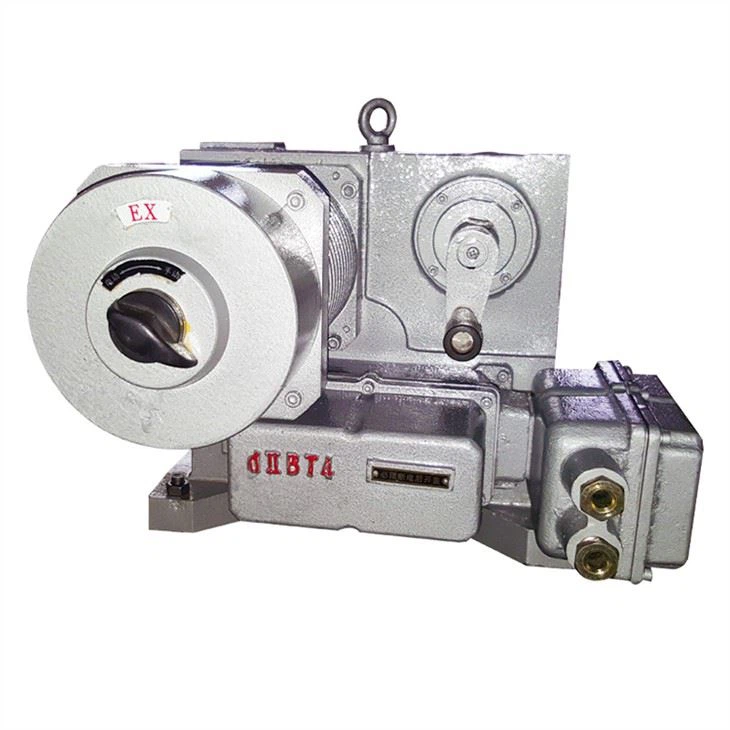

DKJ gerð rafknúinna stýrisbúnaðar er framkvæmdareining DDZ gerð rafeininga sameinaðs uppgötvunar- og aðlögunartækis. það samþykkir reglugerð. Merki flutningseiningarinnar getur sjálfkrafa lokið aðlögunarverkefninu og er mikið notað í rafstöðvum, málmvinnslu, efnaiðnaði, jarðolíu, byggingarefni, léttum iðnaði, vatnsmeðferð, borgarbyggingum og öðrum iðnaði.
Sjálfvirka stillingarkerfi rafknúinna DKJ-gerðarinnar getur gert sér grein fyrir handvirkum og sjálfvirkum rofum án truflana á stillingarkerfinu eftir að það er búið DFD-05, DFD-07 eða DFD-09 rafvirki af gerð II (DFD-0500 DFD-0700DFD-0900 III gerð).
CF: Servó magnari SD: Servó mótor J: minni
DFD: Electric Manipulator WF: Staðsetningarsendir
DFD-05
DFD-07
DFD-09
Vörustöðusendirinn samþykkir nýja tegund skynjunarhluta, uppbyggingarhönnunin er ný og stöðugir straumeiginleikar, úttaksstraumsnákvæmni og áreiðanleiki eru verulega bættir samanborið við mismunaspenna. Undanfarin ár, með hraðri þróun íhlutatækni, hefur stýrisbúnaðurinn nú verið modularized, sem kemur í stað stakra íhlutabyggingarinnar. Áreiðanleiki þess og stöðugleiki hefur verið bættur samanborið við upprunalega uppbyggingu og það hefur kosti höggþols, tæringarþols og oxunarþols. O.s.frv. Að undanskildum sprengifimum vörum eru allar búnar rafmagnstakmörkunarrofum til að mæta þörfum notendastillingar.
Sérsnið rafvirkja
DFD röð rafstýringartæki gerir aukastýribúnaði iðnaðarferilsmælinga og stýrikerfis endastýringarbúnaðar kleift. Það getur klárað handvirka sjálfvirka skiptingu rafstýribúnaðarins, fjarstýringu og sjálfvirka mælingu án truflanaskipta. Á spjaldið á rafstýringunni er vinnustöðuvísir og tveggja pinna ampermælir sem sýnir úttaksstraum þrýstijafnarans og viðbragðsstraum stýrisbúnaðar. DFD-07 rafvirki getur einnig gefið út takmörkunarmerkið í sjálfvirku vinnuástandi og unnið með rafmagns servó magnaranum til að átta sig á rafmagnsmörkum rafstýribúnaðarins.
Tegund | Stærð A | Rafmagnsstöðutakmarkandi virkni | |
0-10mA | 4-20mA | ||
DFD-05 | DFD-0500 | 2 | Já |
DFD-07 | DFD-0700 | Nei | |
DFD-09 | DFD-0900 | 5 | Já |
Notkunarskilyrði
►Dynamískar aðstæður
Stakur riðstraumur
Spenna: 220V
Tíðni: 50Hz ± 1 prósent
► Umhverfisaðstæður
Hitastig: 0 til 50 gráður C
Hlutfallslegur raki: 10 prósent til 70 prósent
Loftþrýstingur: 86 ~ 106KPA
Helstu tæknilegar breytur
1. Inntaksmerki: Tegund II 0-10mA DC; Tegund III 4-20mA DC
2. Inntaksrás: 3
3. Viðnám inntaksrásar: Tegund II 200Ω; Tegund II 250Ω
6. Takmörk grunnvillu:±2,5 prósent
7. Dautt svæði: Minna en eða jafnt og 3 prósent
8. Dempunareiginleikar: Minna en eða jafnt og 3 hálfar lotur
9. Ávöxtunarmunur: ±1,5 prósent
10. Aflgjafaspenna: 220V (±10 prósent ,±15 prósent) við tíðnina 50Hz
11. Hitastig þjónustuumhverfis:
Stýribúnaður:{{0}}~ plús 55 gráður eða -25~ plús 70 gráður ; Magnari: 0~ plús 50 gráður
12. Hlutfallslegur raki þjónustuumhverfis:
Stýribúnaður: Minna en eða jafnt og 95 prósent; Magnari: 10 prósent -70 prósent
