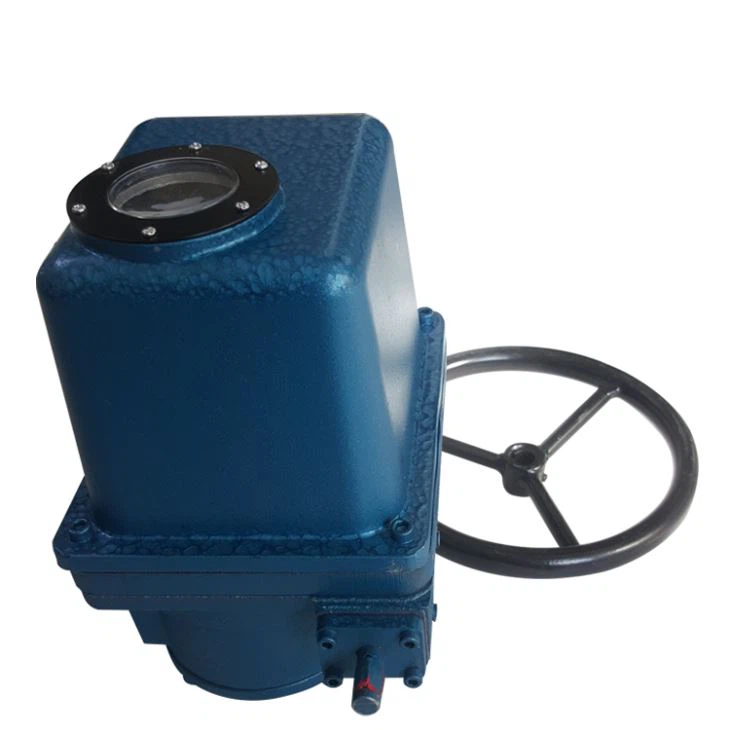

maq per Qat: mótandi loki actuator, Kína, framleiðendur, birgja, verksmiðju, kaupa, verð, tilvitnun
Output Data
Líkan | Output tog | Output hraði | 380V / 3Ph / 50HZ | Output hraði | Max-dia. af stofnfrumum | Handwheel snýr | Þyngd | |||
Mótorafli | Staða núverandi | Mótorafli | Staða núverandi | |||||||
Nm | R / mín | Sec / 90 ° | W | A | W | A | mm | Kg | ||
LQA1 | 50 | 0,6 | 25 | 30 | 0,4 | 30 | 1 | 20 | 73 | 17 |
50 | 1 | 15 | 30 | 1 | ||||||
50 | 2 | 7.5 | 60 | 1.8 | ||||||
100 | 0,6 | 25 | 30 | 1 | ||||||
100 | 1 | 15 | 60 | 1.8 | ||||||
100 | 2 | 7.5 | 60 | 0,8 | 90 | 2.1 | ||||
200 | 0,6 | 25 | 60 | 1.8 | ||||||
200 | 1 | 15 | 90 | 2.1 | ||||||
LQA1 | 400 | 1 | 15 | 90 | 0,95 | 180 | 3.2 | 35 | 64 | 35 |
400 | 2 | 7.5 | 180 | 1.7 | - | - | ||||
800 | 0,5 | 30 | 90 | 0,95 | 180 | 3.2 | ||||
800 | 1 | 15 | 180 | 1.7 | - | - | ||||
Athugasemd1: Úttaksturninn er stillingarmælir í verksmiðjunni. Stalltengi verður 1,1 til 1,5 sinnum þetta gildi strax.
Athugasemd2: Útgangshraði er aksturshraði drifhylkisins. Gildið er gögnin 380VAC / 3 fasa / 50Hz. Ef sérstakur hraði er krafist skaltu hafa samband við okkur.
Lýsing lýsingar
Standard | Valkostir | |
Framkvæma staðal | GB / T24923 Tækniforskriftir grunnútgáfu | |
Gæð verndar | IP54 (GB4028) | |
Umhverfishiti | -20 ~ + 60 ° C | |
Aflgjafi | 380VAC / 3 stig / 50Hz | 220VAC / 1 stig / 50Hz |
Mótor | Class F einangruð, vakt gerð S2 | |
Ferðasvæði | 90 ° ± 10 ° | |
Takmörk rofi | Tvö skiptir í opið / nærri átt, 250VAC 16A | |
Snúningsrofi | Einn skiptir í opið / nærri átt, 25OVAC 16A | Tvö skiptir í opið / nærri átt, 250VAC 16A |
Handvirk aðgerð | Sjálfvirk hönd / sjálfvirk breyting | |
Staða Tilvísun | Vélræn staðsetningarvísir er í takt við drifhylkið | |
Staða sendandi | A potentiometer af 560 ohm | VPT2: Tvívítt kerfi stöðu sendandi |
VPT4: fjögurra víra kerfi staðsetning sendandi | ||
Vélrænni hættir | Ein stillanleg vélræn stöðvunarbolti í opnum / loka | |
Smurning | 00 # smurefita |
Gerð og forskrift
Athugaðu: Vinsamlegast segðu okkur hvenær pöntunin er krafist
Heildar og vaxandi vídd
Uppsetningarmál | Líkan | Úttakstopp Nm | ΦA | ΦB | C | ΦD (H9) | E | F | H | h1 |
LQA1 | 50 | 77 | 57 | M6 | 12.7 | 3 | 14.1 | 38 | 1 | |
100 | 92 | 70 | M10 | 15,9 | 5 | 18.2 | 38 | 1 | ||
200 | 92 | 70 | M10 | 19 | 5 | 21.3 | 38 | 1 | ||
LQA2 | 400 | 115 | 89 | M12 | 22.2 | 5 | 24,5 | 52 | 1 | |
800 | 140 | 108 | M12 | 31.7 | 8 | 35,0 | 52 | 1 |
Heildarmagn | Líkan | Ég | J | K | L | M | N | ΦP | Q | R | S | T | G |
LQA1 | 191 | 160 | 59 | 67 | 67 | 67,5 | 120 | 65 | 70 | 154 | 255 | G3 / 4 " | |
LQA2 | 240 | 198 | 80 | 95 | 95 | 100 | 320 | 85 | 96 | 171 | 302 | G1 " |
Raflögn
Grunneiningin vísar til hægri teikningarinnar. Ef önnur raflögn er krafist skaltu hafa samband við okkur.
Kynning
1. Innra raflögnin er sýnd á hægri hlið strikaðrar línu eða innan strikaðrar línu.
2. Takmarksbreytingar í skýringunni sýna að lokinn er í millistiginu. Takmarksbreytingar sýna að lokinn er ekki yfir tog.
KXK | Opinn takmörkrofi |
GXK | Loka takmörk rofi |
KZK | Opna togrofi |
GZK | Lokið snúningsrofi |
U | Potentiometer |
THR | Rýmis hitari |
