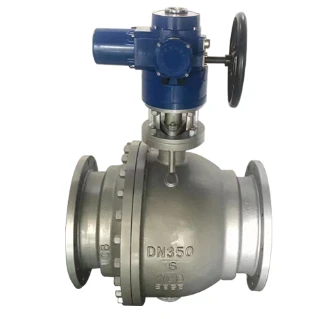

Kúluventill fyrir rafmagnsstýringu
Vinnureglur kúluventils
Opnunar- og lokunarhluti kúluventilsins er kúla með hringlaga rás, sem snýst um ás sem er hornrétt á rásina. Kúlan snýst með ventilstönginni til að ná þeim tilgangi að opna og loka rásinni. Kúlulokann þarf aðeins að snúa 90 gráður og lítið snúningstog til að loka þétt. Í samræmi við þarfir vinnuaðstæðna er hægt að setja saman mismunandi aksturstæki til að mynda kúluventla með ýmsum stjórnunaraðferðum, svo sem rafkúluventlum, loftkúlulokum, vökvakúlulokum osfrv.
Vinnuregla kúluventils Þegar kúluventillinn snýst 90 gráður, ættu inntak og úttak öll að vera kúlulaga yfirborð og loka þannig lokanum og stöðva flæði miðilsins.
Umsóknir
Fyrir lágan hita og lágan þrýsting þarf efnið ekki verulegar breytingar.
Við háþrýsting og háhitaskilyrði ættu rafkúlulokar að vera úr háhita- og háþrýstingsþolnum efnum, svo sem ryðfríu stáli og álfelgur, sem þolir háan þrýsting og háan hita.
Skipta þarf um innri íhluti rafkúlulokans til að draga úr skemmdum á kjarna lokans, en einnig auðvelda flæði fjölmiðla og forðast kókun og stíflu á rafkúlulokanum.
Þegar rafkúluventillinn er opnaður er hægt að setja upp nokkrar vélar sem forðast titring til að koma í veg fyrir skemmdir á innri uppbyggingu rafkúlulokakjarnans við opnun.
Uppsetning og viðhald
Áður en viðhald er haldið, losaðu rörþrýstinginn og haltu lokanum í opinni stöðu; Aftengdu rafmagn eða loftgjafa; Losaðu stýrisbúnaðinn frá festingunni;
Nauðsynlegt er að ganga úr skugga um fyrst að uppstreymis- og niðurstreymisleiðslur rafkúlulokans hafi verið losaðar áður en haldið er áfram með sundur- og sundurtökuaðgerðir;
Þegar tekið er í sundur og sett saman aftur þarf að gæta þess að koma í veg fyrir skemmdir á þéttingaryfirborði hlutanna, sérstaklega hluta sem ekki eru úr málmi. Þegar O-hringurinn er fjarlægður ætti að nota sérstök verkfæri;
Boltarnir á flansinum verða að vera hertir samhverft, smám saman og jafnt meðan á samsetningu stendur;
Hreinsiefnið ætti að vera samhæft við gúmmíhluti, plasthluti, málmhluti og vinnumiðla (eins og gas) í kúlulokanum. Þegar vinnumiðillinn er gas er hægt að nota bensín (GB484-89) til að þrífa málmhluta. Hreinsaðu hluta sem ekki eru úr málmi með hreinu vatni eða áfengi;
Hægt er að þrífa í sundur einstaka hluta með dýfingu. Málmhluti sem enn hafa ekki verið niðurbrotnir má þrífa með hreinum og fínum silkiklút sem er vættur í hreinsiefni (til að forðast að trefjar losni og festist við hlutana). Við hreinsun þarf að fjarlægja alla olíu, óhreinindi, lím, ryk o.s.frv. sem festist við veggflötinn;
Eftir að hafa hreinsað hluta sem ekki eru úr málmi, ætti að fjarlægja þá strax úr hreinsiefninu og ætti ekki að liggja í bleyti í langan tíma;
Eftir hreinsun er nauðsynlegt að bíða eftir að hreinsiefnið á þvegna veggnum gufi upp (með því að nota silkiklút sem hefur ekki verið bleytur í hreinsiefninu) til samsetningar, en það ætti ekki að vera í langan tíma, annars mun það ryð og vera mengað af ryki;
Notaðu smurfeiti til smurningar. Smurfeiti ætti að vera samhæft við málmefni, gúmmíhluta, plasthluta og vinnumiðla kúluventla. Þegar vinnumiðillinn er gas er hægt að nota smurfeiti eins og Te221. Berið þunnt lag af smurfeiti á yfirborð innsiglisuppsetningargrópsins, þunnt lag af smurfeiti á gúmmíþéttingu og þunnt lag af smurfeiti á þéttingaryfirborði og núningsyfirborði ventilstilsins;
Við samsetningu ætti ekki að leyfa málmleifum, trefjum, fitu (að undanskildum þeim sem tilgreindar eru til notkunar), ryk, önnur óhreinindi, aðskotahlutir o.s.frv. að menga, festast eða sitja á yfirborði hlutanna eða komast inn í innra holrúmið.
Gæðaskoðun áður en vara fer frá verksmiðjunni
1. Skoðaðu vörurnar sem framleiddar eru í framleiðslulínunni fyrir rafstýringar á hverjum degi, með 100% skoðun. Fyrst skaltu opna vísirhlífina, athuga hvort raflögnin séu fagurfræðilega ánægjuleg, hvort takmörkunarkambarnir í opnunar- og lokunarstefnunni séu að fullu tengdir, hvort bendillinn sé í samræmi við raunverulega stöðu stýribúnaðarins, hvort skrúfurnar inni séu hertar, og eftir skoðun, lokaðu hlífinni til að athuga hvort það sé einhver málning sem flagnar á útliti rafmagnsstýribúnaðarins. Blettir, hvort sem handvirki skiptilykilinn, vatnsheldur samskeyti, handvirkur ryktappi, spegill og spegilhlíf eru að fullu sett upp. Ef það er engin villa, notaðu leysimerkjavélina til að merkja vörunúmerið aftan á rafmagnsstýringunni. Vörunúmerið ætti að innihalda dagsetningu dagsins. Að lokum skal draga froðuna frá fyrir vörugeymslu.
2. Skoðun á heildarsettum loka: Eftir að rekstraraðili lokasamsetningarframleiðslulínunnar hefur lokið kembiforritinu, taka þeir framleiðslupöntunina og finna gæðaeftirlitsmanninn, Gæðaeftirlitsmaðurinn skoðar hvern hlut í samræmi við framleiðslupöntun og vöru (skoðunaratriði: magn, þvermál, efni, tengiaðferð lokana Hvort þrýstingurinn passi við framleiðslupöntunina, spennu, stjórnunargerð, tengiaðferð rafknúinna tækja, hvort þær séu sprengifimar vörur, hvort þær séu í samræmi við framleiðslupöntunina, hvort skrúfurnar. af lokum og rafknúnum stýribúnaði eru hertir og hvort þá vantar)
3. Skoðun fyrir pökkun: Athugaðu hvort magn, gerð, spenna, stjórnunaraðferð og varahlutir vörunnar passi við framleiðslupöntunina.
4. Sýnatökuskoðun á vörum í vinnslustöðinni: einu sinni á dag á morgnana og síðdegis, farðu með skoðunarhlutatöfluna til vinnslustöðvarinnar, veldu af handahófi unnin vöru úr hverri vél og biddu stjórnanda vinnslustöðvarinnar að mæla hana fyrir sig. einn samkvæmt töflu skoðunarliða og halda skrár.
