Valve Uppsetning Mál Teikning

Valve Type: D941W-1C

Valve Efni: Stál

Gildandi hitastig: ≤ 250 ℃, ≤ 350 ℃

Miðflóð: ≤ 25 / S

Loftþrýstingsáhrif: 1,5%

Gildandi Medium: Reykur, Loft, Ryk, Háhitastig Gas

Stýriþrýstingur: 0.1Mpa

Valve Main Dimension (mm)											Virkjunarparameter			Máttur KW
DN	D	D1	L	b	Z * b	L1	L2	L3	L4	H	Tegund	Togkraftur Nm	Snúa hraða r / mín	Máttur KW
200	320	280	160	10	8 * Φ18	1040	420	Án þess að skjóta			802.5	50	1/2	0,01 / 0,02
220	340	300	160	10	8 * Φ18	1060	420				802.5	50	1/2	0,01 / 0,02
250	375	335	160	10	12 * Φ18	1095	420				802.5	50	1/2	0,01 / 0,02
280	420	375	180	12	12 * Φ18	1140	420				802.10	100	1/2	0,06 / 0,09
300	440	395	180	12	12 * Φ18	1160	420				802.10	100	1/2	0,06 / 0,09
320	460	415	180	12	12 * Φ18	1190	420				802.10	100	1/2	0,06 / 0,09
350	490	446	180	12	12 * Φ18	1230	420				802.10	100	1/2	0,06 / 0,09
360	500	455	180	12	12 * Φ18	1240	420				802.10	100	1/2	0,06 / 0,09
400	540	495	200	14	16 * Φ22	1280	420				802.20	200	1/2	0,09 / 1,12
450	595	551	200	14	16 * Φ22	1335	420				802.20	200	1/2	0,09 / 1,12
500	645	600	200	14	20 * Φ22	1385	420				802.30	300	1/2	0,12 / 0,18
560	715	665	200	14	20 * Φ22	1475	420				802.30	300	1/2	0,12 / 0,18
600	755	705	200	14	20 * Φ22	1515	420				802.30	300	1/2	0,12 / 0,18
630	790	740	200	14	20 * Φ22	1550	420				802.30	300	1/2	0,12 / 0,18
700	860	810	220	16	24 * Φ26	1620	550				802.60	600	1/2	0,18 / 0,25
800	975	920	220	16	24 * Φ26	1735	550				802.60	600	1/2	0,18 / 0,25
900	1075	1020	240	16	24 * Φ26	1785	550				802.60	600	1/2	0,18 / 0,25
1000	1175	1120	240	16	28 * Φ30	1825	550				802.90	900	1/2	0,25 / 0,37
1100	1275	1220	260	18	28 * Φ30	1915	550				802.90	900	1/2	0,25 / 0,37
1120	1295	1240	260	18	28 * Φ30	1935	550				802.90	900	1/2	0,25 / 0,37
1200	1375	1320	260	18	32 * Φ30	2015	550				802.120	1200	1/2	0,37 / 0,55
1250	1425	1370	280	18	32 * Φ30	2065	550				802.120	1200	1/2	0,37 / 0,55
1300	1475	1420	280	18	32 * Φ30	2110	550				802.120	1200	1/2	0,37 / 0,55
1400	1575	1520	280	18	36 * Φ30	2210	625				802.200	2000	0,5 / 1	0,37 / 0,55
1500	1690	1630	300	20	36 * Φ30	2325	625	1470	16	925	802.200	2000	0,5 / 1	0,37 / 0,55
1600	1770	1730	300	20	40 * Φ30	2475	625	1550	16	975	802.200	2000	0,5 / 1	0,37 / 0,55
1700	1890	1830	320	20	40 * Φ30	2600	625	1650	170	1025	802.200	2000	0,5 / 1	0,37 / 0,55
1800	1990	1930	320	20	40 * Φ30	2700	625	1730	170	1075	802.300	3000	0,5 / 1	0,55 / 0,75
1900	2090	2030	340	22	48 * Φ30	2800	625	1830	170	1125	802.300	3000	0,5 / 1	0,55 / 0,75
2000	2190	2130	340	22	48 * Φ30	2900	625	1930	170	1175	802.300	3000	0,5 / 1	0,55 / 0,75
2100	2290	2230	360	22	52 * Φ33	2990	625	2080	170	1237	802.300	3000	0,5 / 1	0,55 / 0,75
2200	2405	2340	360	22	52 * Φ33	3105	625	2180	170	1287	802.300	3000	0,5 / 1	0,55 / 0,75
2300	2505	2440	380	24	56 * Φ33	3205	625	2280	170	1337	802.400	4000	0,5 / 1	0,55 / 0,75
2400	2605	2540	380	24	56 * Φ33	3305	625	2380	210	1387	802.400	4000	0,5 / 1	0,55 / 0,75
2500	2706	2640	400	24	60 * Φ33	3405	625	2480	210	1437	802.400	4000	0,5 / 1	0,55 / 0,75
2600	2805	2704	400	24	60 * Φ33	3505	625	2580	210	1487	802.400	4000	0,5 / 1	0,55 / 0,75
2700	2905	2804	440	26	64 * Φ36	3605	625	2645	210	1550	802.500	5000	0,5 / 1	0,55 / 0,75
2800	3030	2964	440	26	64 * Φ36	3730	625	2745	210	1600	802.500	5000	0,5 / 1	0,75 / 1,1
2900	3130	3060	420	26	64 * Φ36	3830	625	2845	210	1650	802.500	5000	0,5 / 1	0,75 / 1,1
3000	3230	3160	420	26	64 * Φ36	3830	625	2945	210	1700	802.500	5000	0,5 / 1	0,75 / 1,1

maq per Qat: loft spjald loki, Kína, framleiðendur, birgja, verksmiðju, kaupa, verð, tilvitnun

Samsvarandi virkjunarbreytur eru sem hér segir:

Rafmagnstengi Lýsing

1. Einkaleyfisbundin sending uppbygging hönnun samsetningar af ormur gír og planetary gír ökuferð hefur orðið klassískt í greininni. Lækkunarbúnaðurinn er settur í vatnsþéttu húsið, jafnvel þó að framleiðslugetan nær 5000 Nm. Þannig að samdrættir sniðin veita 802 röðinni meiri áreiðanleika og vatnsþéttleika.

2. Breytingin frá handvirkum í mótorhreyfingu er fullkomlega sjálfvirk og engin hand- / sjálfvirkur lyftistöng er til staðar. Handwheel gæti verið stjórnað án hættu jafnvel í mótorhamur.

3. 802-röðin hefur sérstakt klemmuspjald, sem er þægilegra fyrir raflögn og auðvelt er að framlengja það. Að setja upp mismunandi stjórnunarpakka gerir 802-röðin sértækar, samþættar vörur.

4. 802-röðin getur haft sprengihættuleg viðhengi til að ná Ex d B T4 Gb (GB3836.1-2010, GB3836.2-2010).

5. 802 röð (innihalda fyrrverandi sönnun einingar) með IP65 (GB4208-2008) girðingu getur tryggt fullkomna vörn gegn ryki og raka. IP67 eða IP68 girðing er hægt að veita ef þörf krefur.

Uppbygging

Mótor

Mótorinn með sérstaka hávaða er hægt að taka í sundur sjálfstætt.

Sérstaklega mát hönnun á endapokanum

Með því að skipta um flugstöðinni með stjórnbúnaði sem felur í sér að koma í veg fyrir ræsir, eru öryggiskerfi og endabúnaður 802 röð með góðum árangri sameinuð vélrænum og rafrænum þáttum. Aðrir stýribúnaður til að sjálfkrafa stilla loki í hlutfalli við hliðstæða merki gæti verið til staðar ef þörf krefur.

Pakkahlífin er útbúin með staðbundinni / fjarstýringu og opna / stöðva / loka stjórnanda. Tilvísunarljósið til að vísa til orku, fullt opið, fullt lokað gæti verið til staðar ef þörf krefur.

Mótor og handvirkur gangur

Mótorhreyfing

Mótor gírstillirinn rekur ormaskiptuna og ormgírin sem snúast aftur á sér í excentrískum bol. Snúningur á utanáliggjandi bolnum veldur því að pláneturbúnaðurinn muni keyra kúplingshylkið. Þannig er drifhylkið sem er tengt við kúplingshylkið snúið til að aka loki stilkurinnar. Fyrir lækkunarbúnaðinn með hlutfallinu 40 er sjálf læsa, lokarinn verður læstur þegar mótorinn er rofin.

Handvirk aðgerð

Þegar vélin er keyrð sem er lykillinn að ormaskinu, veldur snúningur handknúinna orkugjafans gírplanið að keyra kúplingshylkið sem snúir drifhylsinu með lykli. Þannig er vaktin frá handvirkum í mótorhreyfli fullkomlega sjálfvirk og ekki er hægt að fá hönd / sjálfvirkt handfang.

Tilkynning gluggi

Stór stór vísbendingargluggi veitir staðbundna vöktun á lokastöðu.

Vélræn stöðva

Tvær stillanlegir vélrænar stöðvunarboltar eru í opnum og nánu átt. Og notkun sérstaks pakka tryggir áreiðanleg innsigli.

Limitrofi, togrofi og stöðuvísir

Takmörk rofi

Kamsás, sem er í takt við drifhylkið og tveir rofar í opnum / nærri átt, eru notaðir til aksturs. Skífunni sem er fastur á kambásnum er til staðarábendinga og potentiometer er til staðar fyrir fjarlægur vísbending.

Snúningsrofi

Diskurinn er festur á ormaskinninu. Axial hreyfingu orma bolsins er í hlutfalli við veltu mynda af actuator. Tvær togar skiptir í opinn / nærri átt til að skynja hreyfingu ormaskipsins og trufla orku í mótorinn.

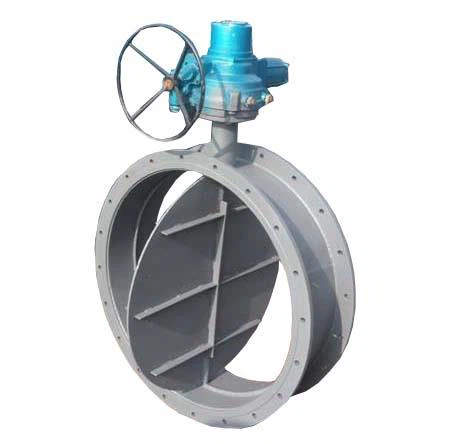

Loftdæluventi
