Efni fyrir aðalhluta og viðeigandi svið rafmagns hliðarventils

Flokkun hitastigs

(1) Ultralow hiti loki: gilda um loki sem miðlungs rekstrarhiti t <-100>

(2) Lág hiti loki: gilda um loki sem miðlungs hitastig -100 ℃ ≤t≤ -40 ℃.

(3) Venjuleg hiti loki: gilda um loki sem miðlungs hitastig -40 ℃ ≤t≤120 ℃.

(4) Millihiti hita loki: gilda um loki sem miðlungs hitastig 120 ℃.

(5) Háhiti loki: gilda um lokann sem miðlungs hitastig t> 450 ℃.

maq per Qat: rafmagns virkjað hlið loki, Kína, framleiðendur, birgja, verksmiðju, kaupa, verð, tilvitnun

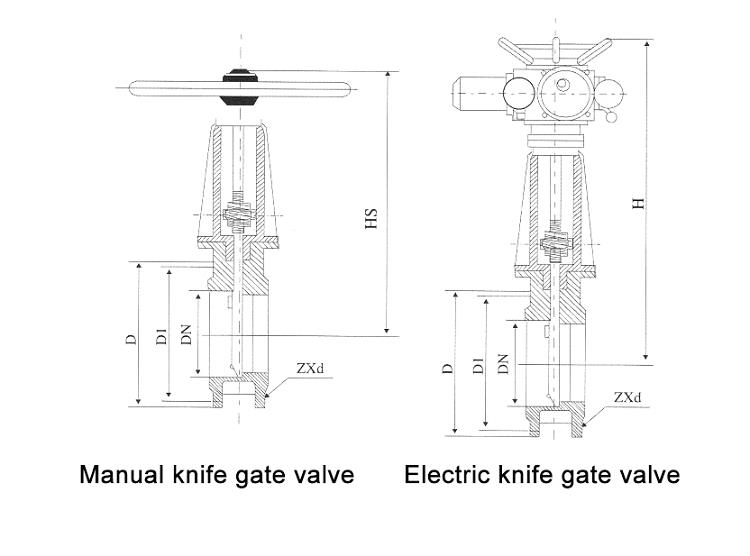

Valve Uppsetning Dimensional Diagram

Valve Type: DS / Z44H, DS / Z44Y, DS / Z944H, DS / Z944Y

Efni Valve Body: C Carbon Steel, I Króm-mólýbden Stál

Gildandi hitastig: ≤ 425 ℃

Gildandi Medium: Vatn, Gufa

Nafnþrýstingur: 1,6,2,5,4,0,6,4,10Mpa

Samsvarandi virkjunarbreytur eru sem hér segir:

DS / Z44H-16C DS / Z44Y-16I DS / Z944H-16C DS / Z944Y-16I

Aðalstærð loki (mm)							Helstu þættir rafmagnstengils			Motor Power KW
DN	L	D	D1	Z * d	Hs	H	Líkan	Hraði Nm	Snúðu hraða r / mín	Motor Power KW
50	250	160	125	4 * 18	330	620	Z10	100	24/36	0,25 / 0,37
65	270	180	145	4 * 18	435	714	Z10	100	24/36	0,25 / 0,37
80	280	195	160	8 * 18	491	765	Z10	100	24/36	0,25 / 0,37
100	300	215	180	8 * 18	571	840	Z15	150	24/36	0,37 / 0,55
125	325	245	210	8 * 18	582	852	Z15	150	24/36	0,37 / 0,55
150	350	280	240	8 * 23	603	875	Z20	200	18/24/36	0,37 / 0,55 / 0,75
200	400	335	295	12 * 23	737	1015	Z20	200	18/24/36	0,37 / 0,55 / 0,75
250	450	405	350	12 * 25	860	1135	Z30	300	18/24/36	0,55 / 0,75 / 1,1
300	500	460	410	12 * 25	990	1371	Z45	450	24/36	1,1 / 1,5
350	550	520	470	16 * 25	1131	1485	Z60	600	24/36	1,5 / 2,2
400	600	580	525	16 * 30	1520	1890	Z60	600	24/36	1,5 / 2,2
450	650	640	585	20 * 30	1612	1989	Z90	900	24/36	2,2 / 3
500	700	705	650	20 * 34	1660	2040	Z120	1200	24/36	3/4
600	800	840	770	20 * 41	1739	2283	Z180	1800	18/24	4 / 5.5
700	900	910	840	24 * 41	1745	2347	Z250	2500	18/24	5,5 / 7,5
800	1000	1020	950	24 * 41	1899	2681	Z250	2500	18	7.5

DS / Z44H-25 DS / Z44Y-25I DS / Z944H-25 DS / Z944Y-25I

Aðalstærð loki (mm)							Helstu þættir rafmagnstengils			Motor Power KW
DN	L	D	D1	Z * d	Hs	H	Líkan	Hraði Nm	Snúðu hraða r / mín	Motor Power KW
50	250	160	125	4 * 18	330	620	Z10	100	24/36	0,25 / 0,37
65	270	180	145	8 * 18	435	714	Z10	100	24/36	0,25 / 0,37
80	280	195	160	8 * 18	491	765	Z10	100	24/36	0,25 / 0,37
100	300	230	190	8 * 23	573	840	Z15	150	24/36	0,37 / 0,55
125	325	270	220	8 * 25	582	852	Z20I	200	24/36	0,37 / 0,55 / 0,75
150	350	300	250	8 * 25	605	875	Z20	200	18/24/36	0,37 / 0,55 / 0,75
200	400	360	310	12 * 25	739	1015	Z30	300	18/24/36	0,55 / 0,75 / 1,1
250	450	425	370	12 * 30	862	1135	Z30	300	18/24/36	0,55 / 0,75 / 1,1
300	500	485	430	16 * 30	990	1371	Z45	450	24/36	1,1 / 1,5
350	550	550	490	16 * 34	1139	1485	Z60	600	24/36	1,5 / 2,2
400	600	610	550	16 * 34	1523	1912	Z90	900	24/36	2,2 / 3
450	650	660	600	20 * 34	1612	1989	Z120	1200	24/36	3/4
500	700	730	660	20 * 41	1662	2040	Z120	1200	24/36	3/4
600	800	840	770	20 * 41	1742	2283	Z180	1800	24/36	4 / 5.5
700	900	955	875	24 * 48	1745	2347	Z250	2500	18/24	5,5 / 7,5
800	1000	1070	990	24 * 48	1901	2681	Z350	3500	18	7.5

DS / Z44H-40 DS / Z44Y-40I DS / Z944H-40 DS / Z944Y-40I

Aðalstærð loki (mm)							Helstu þættir rafmagnstengils			Motor Power KW
DN	L	D	D1	Z * d	Hs	H	Líkan	Hraði Nm	Snúðu hraða r / mín	Motor Power KW
50	250	160	125	4 * 18	330	620	Z10	100	24/36	0,25 / 0,37
65	270	180	145	8 * 18	435	714	Z10	100	24/36	0,25 / 0,37
80	280	195	160	8 * 18	491	765	Z15	150	24/36	0,37 / 0,55
100	300	230	190	8 * 23	573	840	Z20I	200	18/24/36	0,37 / 0,55 / 0,75
125	325	270	220	8 * 25	582	852	Z20I	200	18/24/36	0,37 / 0,55 / 0,75
150	350	300	250	8 * 25	605	875	Z30	300	18/24/36	0,55 / 0,75 / 1,1
200	400	375	320	12 * 30	739	1015	Z30	300	18/24/36	0,55 / 0,75 / 1,1
250	450	445	385	12 * 34	862	1225	Z40	400	24/36	1,1 / 1,5
300	500	510	450	16 * 34	990	1371	Z60	600	24/36	1,5 / 2,2
350	550	570	510	16 * 34	1139	1507	Z90I	900	24/36	2,2 / 3
400	600	655	585	16 * 41	1523	1912	Z120	1200	24/36	3/4

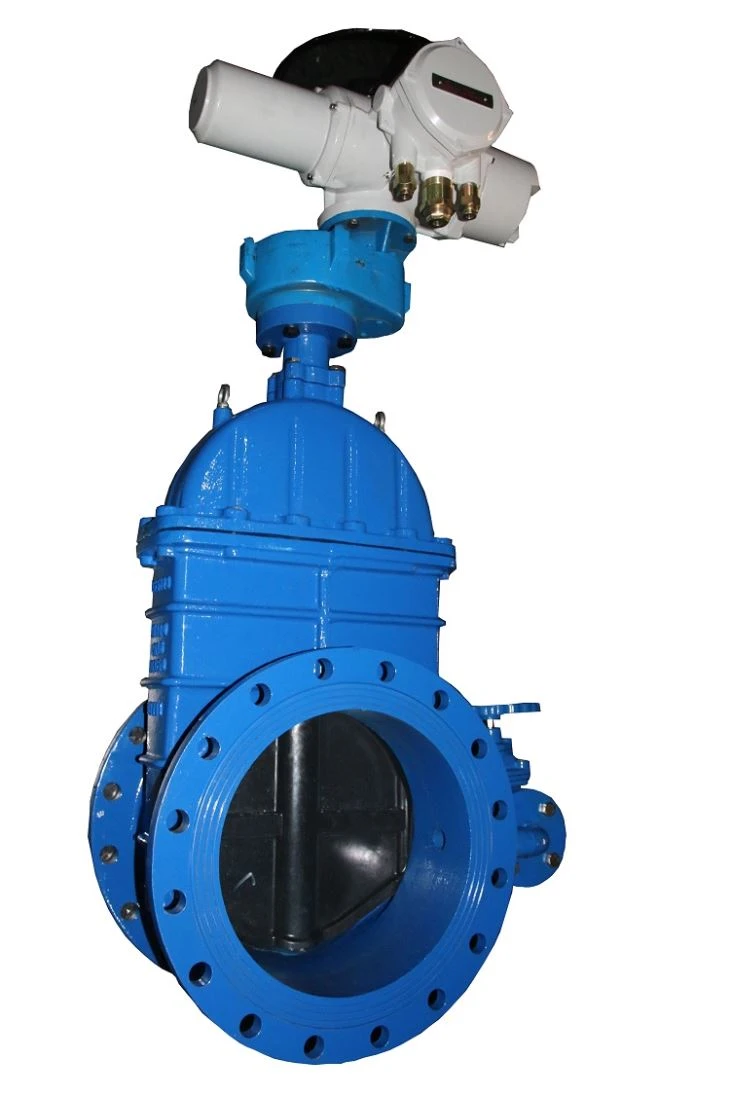

Rafstýrð hliðarloki
